Movimentação da porta de velocidade
>

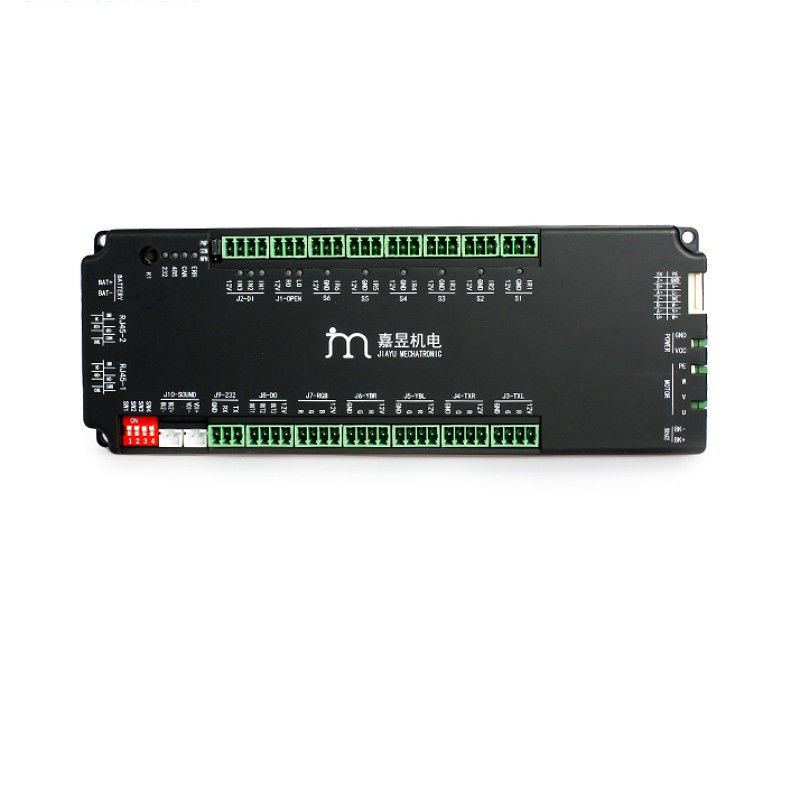

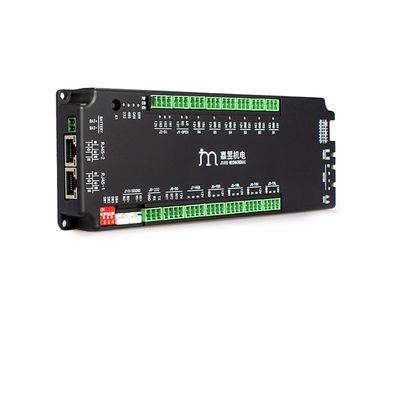

Placa de controle integrada de função de driver e controlador para catraca de portão giratório

Placa de controle integrada de função de driver e controlador para catraca de portão giratório

Nome da marca: CSJY
Número do modelo: JMC4805
MOQ: 2
Preço: Negotiate
Detalhes da embalagem: Caixa
Condições de pagamento: T/T
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE
Tensão de entrada:
DC 24
Entradas de feedback:
codificador incremental
Portas de comunicação:
RS232, RS485 (Modbus RTU), barramento CAN opcional
Método de detecção de obstáculos:
Monitoramento de corrente do motor + detecção de travamento do encoder
Recursos de proteção:
Sobrecorrente, sobretensão, subtensão, curto-circuito
Corrente nominal/de pico:
5A / 15A
entrada infravermelha:
6 interfaces independentes, compatíveis com PNP e NPN
Saída dedicada:
Saída de embreagem unidirecional
Desligue e abra o switch:
Bateria externa de 12V 1.3AH
Temperatura ambiente operacional:
-20°C ~ 55°C
Habilidade da fonte:
5.000
Destacar:

Tabela de controlo do torneador de porta de balanço

,

Controlador de velocidade

,

Painel de controlo integrado do condutor

Descrição do produto

Placa de Controle Integrada de Driver e Controlador para Catraca de Porta Giratória


Descrição do Produto
Projetada como a unidade central de inteligência para catracas automáticas de porta giratória, esta Placa de Controle Integrada de Driver e Controlador combina eletrônica de acionamento de motor, controle lógico e interface de E/S em uma única PCB compacta. Ela elimina a necessidade de módulos de acionamento e controle separados, simplificando a instalação, reduzindo a complexidade da fiação e melhorando a confiabilidade geral do sistema para aplicações de controle de acesso.


A placa integra um microcontrolador (MCU) poderoso com lógica de catraca pré-programada, suportando vários modos operacionais (bidirecional, unidirecional, passagem livre, bloqueado). Ela possui múltiplas portas de entrada/saída para conexão com sistemas de controle de acesso externos (leitores de cartão, scanners biométricos, botões de pressão), luzes indicadoras e sensores de segurança. Circuitos de proteção integrados (sobrecorrente, sobretensão, curto-circuito, desligamento térmico) garantem operação segura em ambientes de alto tráfego.


Especificações Técnicas

Tensão de entrada

24–48 VDC

Corrente nominal/pico

5A / 15A

Adaptar o motor

Servomotor de baixa tensão

Interface de comunicação

RS232 / RS485 / CAN

Entrada infravermelha

6 interfaces independentes, compatíveis com PNP e NPN

Passagem forçada pela catraca

Módulo de freio integrado

Feedback do encoder

Incremental

Sinais de entrada e saída

2 aberturas de porta + 3 entradas/saídas de expansão



Aplicações Típicas

  • Catracas de Porta Giratória (controle de acesso de pedestres, catracas ópticas)

  • Linhas de Velocidade com asas de vidro ou metal

  • Portões Automáticos de Entrada/Saída para escritórios, estações de metrô, aeroportos, estádios

  • Pedestais de Segurança Anti-Tailgating

  • Kits de Retrofit para portões giratórios manuais existentes (atualização de motorização)
